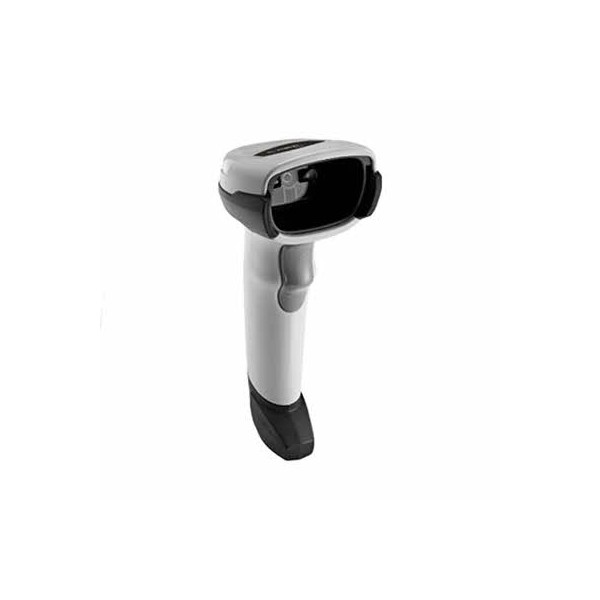

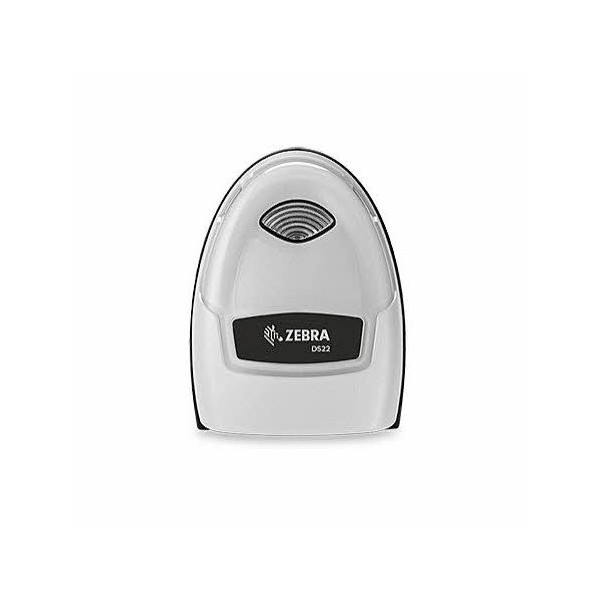

La douchette Zebra Motorola Symbol DS2208 est un lecteur de codes à barres 2D léger et robuste.
Existe en 3 déclinaisons de connexion : RS232, USB ou PS2.
Léger et ergonomique pour une bonne prise en main.
La douchette DS2208 trouve sa place dans les boutiques, magasins de sport, bijouteries, magasins de fleurs, et tous commerces nécessitant de scanner des étiquettes ou des cartes de fidélité.
Le DS2208 permet de lire tous types de code-barres 1D et 2D, aussi bien sur papiers que sur écrans.
Le lecteur DS2208 permet aussi bien de lire les code-barre Datamatrix noir sur fond blanc que les codes Datamatrix blancs sur fond noir (article Zebra)

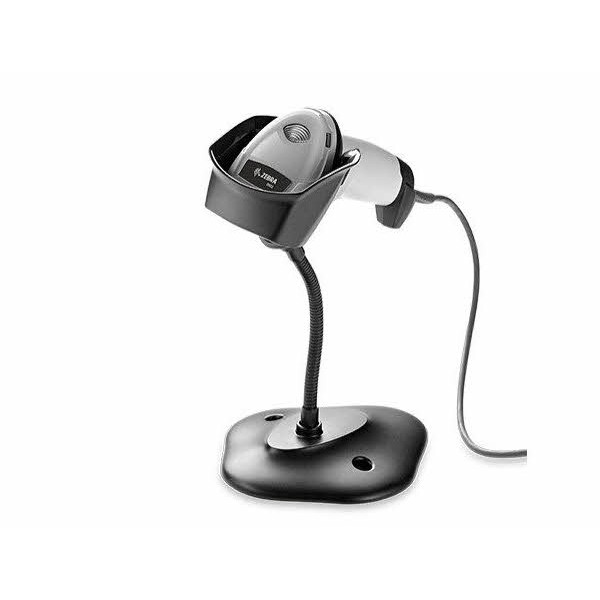

Posé dans son support il passe automatiquement en mode mains libres.
Accusé de bonne lecture par clignotement de la ligne laser.
| Technologie | Capteur image 650x480 pixels |
| Vitesse | 76 cm/sec code UPC 13 mil |
| Contraste mini | 25% |
| Distance max | 0,5-12 cm - Code 39 - 5 mil 1,5 - 10,1 cm - Code 128 - 5 mil 0,8 - 15,7 cm - Datamatrix 10 mil 0 - 27,9 cm - QRcode 20 mil |
| Connexion | USB |
| Résistance | IP42 - Chutes de 1,50 m |
| Poids | 161 g sans le câble |
| Dimensions | 16,5 cm H x 6,6 cm L x 9,9 cm |
| Codes supportés | Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2/5, Coréen 3/5, GS1 DataBar, Base 32 (industrie pharmaceutique italienne). PDF417, Codes composites, TLC-39, Aztec, DataMatrix, MaxiCode, Code QR, Micro QR, Han Xin, Codes postaux. Liste complète des symbologies dans le guide de référence du produits. |
Ensemble composé de :

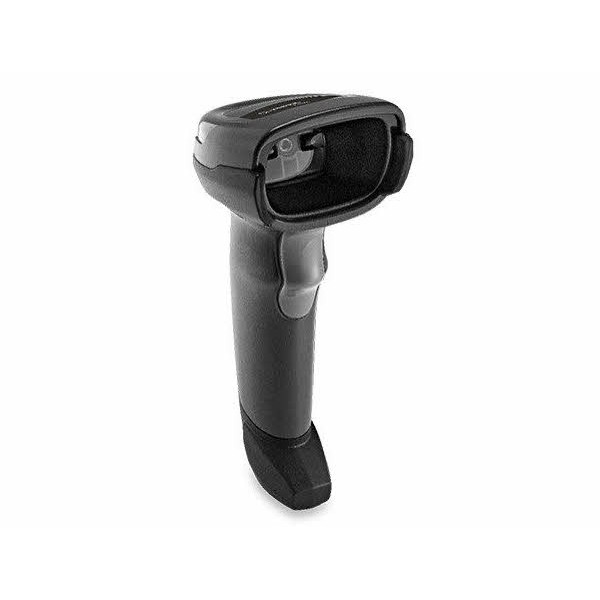

- douchette DS2208 noire.
- cordon de liaison USB.
- support de douchette.
